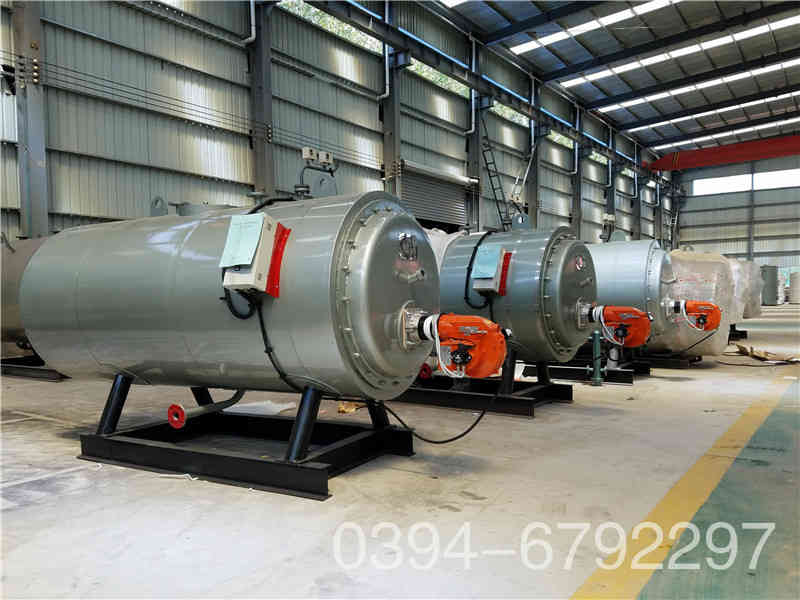

WNS系列蒸汽锅炉是锅壳式、波形炉胆、螺纹烟管型节能锅炉，采用三回程湿背式结构，燃料在炉胆内燃烧产生高温烟气，经回燃室→对流管束→前烟箱→第二对流管束→后烟箱→常压冷凝器→烟囱排入大气。炉胆在设计中采用波形炉胆，能较好的与火焰形状相适应，保证了燃烧充分，波形炉胆降低了炉胆刚性，减小了变形应力，可保证制造质量。同时在回燃室安装了检查孔或弹簧式防爆检查门，本体上设置的人孔有利于锅炉的安全运行及维修。锅炉安全控制严格按照NB/T47034-2013《工业锅炉技术条件》和有关规程规定执行。
汽水系统：水处理设备→软化水→储水箱→水泵→冷凝器→储水箱→给水泵→锅炉→汽水分离器→主蒸汽阀→分汽缸→用热主体。
控制系统：
本系列锅炉配备有A48Y全启式弹簧阀安全阀。
燃烧器采用自动燃烧器，外形美观，自动化程度高，从预吹扫、点火、火力自动转换到自动停炉及熄火保护，均可实现全自动控制。
给水泵采用CR型，实现锅炉自动给水。
同时，本系列锅炉锅炉具有以下安全保护措施及应注意事项：
1、锅炉具有下列功能的连锁装置：
全部送风机断电时，自动切断全部燃料供应；
燃气压力低于规定值时，自动切断燃气的供应；
2、燃烧器装设可靠的点火程序控制、自动吹扫、火焰检测和熄火报警及熄火保护装置，燃气压力超限及欠压报警和保护调节装置、燃气泄漏检测报警装置和故障停运报警等安全保护装置，以确保燃烧器的安全运行。
3、本系列锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能,锅炉运行时保护装置和连锁装置不得任意退出使用，连锁保护装置的电源应可靠。
4、锅炉任何时候启动前必须开启鼓风机和燃烧器预吹扫，吹扫严格按TS 0001-2012《锅炉安全技术监察规程》要求进行，以防发生事故。
5、停炉时必须切断燃料供应。
代替燃煤蒸汽锅炉



无论吨位多大，锅炉的工作原理基本相同。
锅炉的作用是将燃料的化学能转变为热能，并利用热能加热锅内的水使之成为具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。现在火力发电厂的锅炉容量大、参数高、技术复杂、机械化和自动化水平高，所以燃料主要是煤，并且煤在燃烧之前先制成煤粉，然后送入锅炉在炉膛中燃烧放热。概括地说，锅炉是主要工作过程就燃料的燃烧、热量的传递、水的加热与汽化和蒸汽的过热等。
整个锅炉由锅炉本体和辅助设备两部分组成。
省煤器。位于锅炉尾部垂直烟道，利用烟气余热加热锅炉给水，降低排烟温度，提高锅炉效率，节约燃料。
锅炉系统设计概况
锅炉及其系统的设计符合有关节能法律、法规、安全技术规范及其相应标准的要求。锅炉炉膛结构设计合理，与设计燃料品种相适应，保证安全、稳定、高效燃烧。受热面布置合理，选取合理经济的烟气流速，减小烟气侧的阻力。合理设置检修们（孔），便于受热面清灰、清垢、保养和维修。当对流受热面易集灰时，应当设置清灰装置。锅炉门（孔）、应当采用密封结构，保证锅炉漏风系统在设计要求之内。
锅炉房系统设计时应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，从而减少流动阻力。一次风道宜采用圆形结构，并考虑其膨胀及其吊挂支撑。



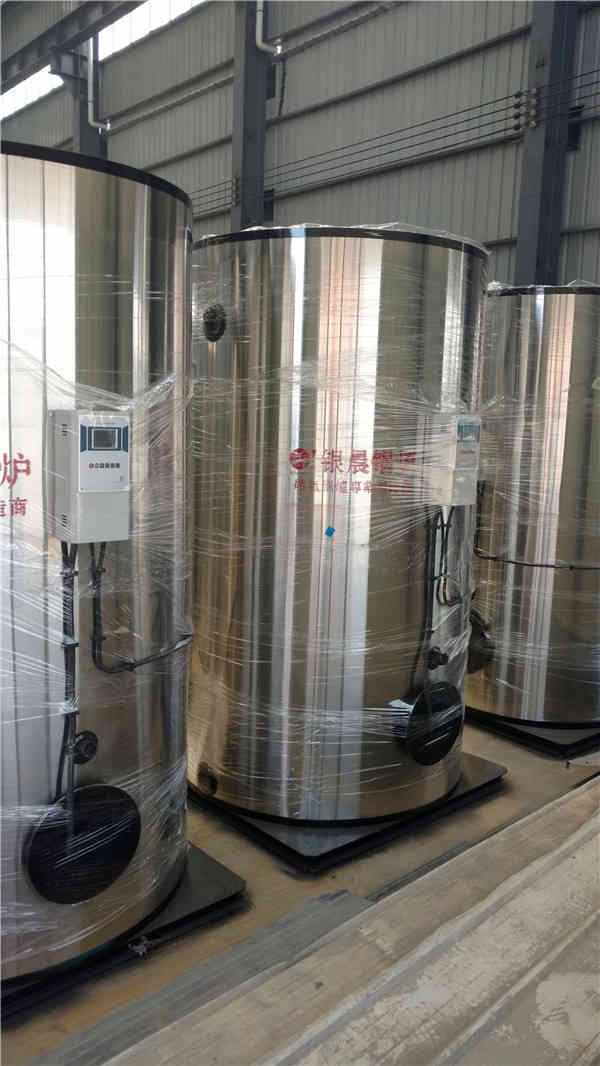

代替燃煤蒸汽锅炉

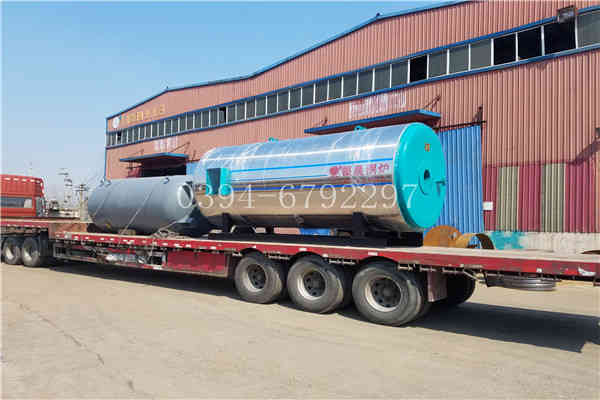

1、WNS型卧式锅炉出厂时，一般分件包装情况如下：
锅炉主机：整体出厂（锅炉本体、外包装及保温层、前后烟箱、平台扶梯等）；
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等；
3、安全附件:锅炉配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜；
4、安装两台或两台以上的，应注意组件的标识；
5、技术文件：
⑴　锅炉安装使用说明书一份；
⑵　安全附件、仪表管路图一份；
⑶　锅炉总图一份；
⑷　地基一份；
⑸　锅炉本体图一份；
水管与火管是以管子里面介质的不同来定义的，水管就是管子里面走水，通过外部烟气对流/辐射换热加热管子中的水，火管就是管子里面走烟气，让烟气加热管外介质来实现换热，火管锅炉结构简单，水及蒸汽容积大，对负荷变动适应性好，对水质的要求比水管锅炉低，多用于小型企业的生产工艺和生活采暖上。水管锅炉的受热面布置方便，传热性能好，在结构上可用于大容量和高参数的工况。但对水质和运行水平要求较高。
（1） 水管锅炉压力适应范围较广，可突破压力限制，可满足2.5MPa以上的供汽要求。火管锅炉受材料壁厚与压力的限制，用于2.5MPa压力以下。
（2） 火管锅炉为锅壳式锅炉，受目前各锅炉厂家设备、工装的限制，制造太大的火管锅炉难度较大，通常在35t/h以下。水管结构锅炉可实现锅炉大型化，35t/h以上的锅炉通常采用水管结构。（3） 火管锅炉具有结构紧凑的特点，在同等出力下，外形与设备重量均低于火管锅炉。水管锅炉因体积较大，有更多的空间用于布置过热器，因此水管锅炉占用锅炉房相对较大。



安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《锅炉安全技术监察规程》的规定：
1. 管道、阀门、仪表的安装应按照自动控制的要求（或者电控柜线路图）以及有关图纸进行安装。
2.燃料供应管道应装流量计，且该流量计必须同时具备指示、积算、记录功能；同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表；
3、安全阀应在水压试验后铅直安装，安全阀应接装排汽管，将排汽导向锅炉房外安全处，并有足够的流通截面积，保证排汽畅通；
4、进锅炉前给水管道上必须安装具有指示、积算、记录功能的流量计；
5、排污管接至排污沟或其它安全处，管道应固定，防止排污时移位或发生反击烫伤事故等；
6、总汽阀以外的蒸汽管道由使用单位配接，在总汽阀管道上至少有一个弯头，否则应加装伸缩管，管道外壁应加保温层；
